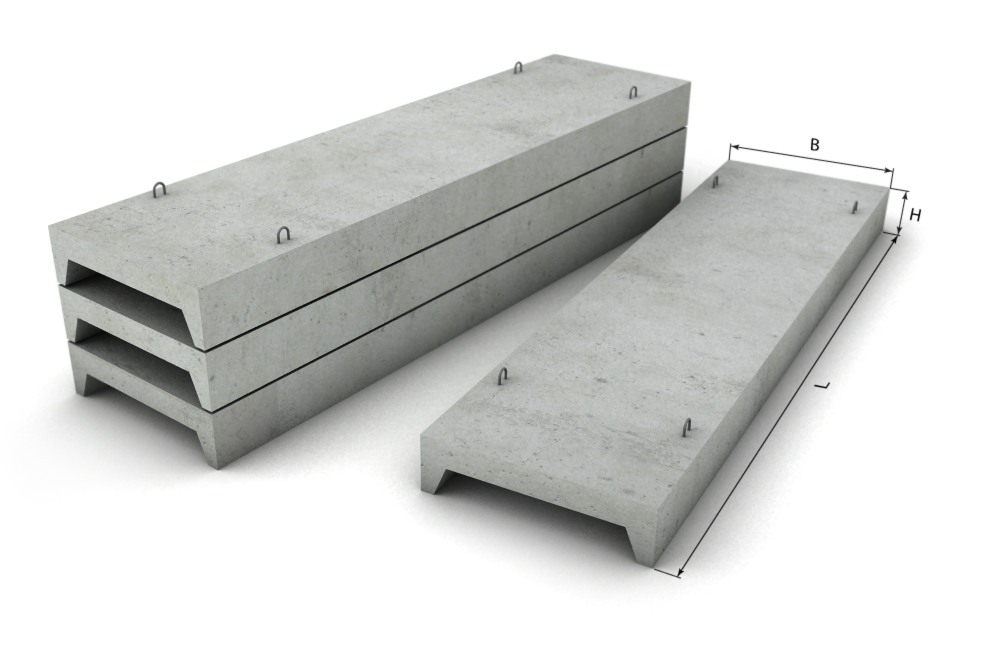

Ребристые плиты покрытия промышленных зданий предназначены для перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6м. Плиты покрытий промышленных зданий изготавливают из предварительно-напряженного железобетона. Плиты имеют ребристое сечение и гладкую нижнюю поверхность. Конструкционный верхний слой используется для обеспечения передачи поперечной силы между сопряженными плитами и горизонтального диафрагменного действия в плите перекрытия. В одной оснастке изготавливается три типоразмера плит по высоте. Плиты покрытий ребристые предварительно напряженные размером 3 х 6м, предназначены для одноэтажных отапливаемых и неотапливаемых зданий с несущими конструкциями, расположенными через 6м при расчетной сейсмичности 8 баллов. Плиты изготавливаются из тяжелого бетона: М-300-600 по прочности на сжатие.
|
Плиты покрытия ребристые |
||||
| Наименование | Размеры, мм. | Масса, тонн | ||
| L | B | H | ||
| Серия 1.442.1-1 | ||||
| 1ПЗ-1 АΙΙΙвТ,1,2,3 | 5550 | 1485 | 400 | 2,2 |
| 1ПЗ-2 АΙΙΙвТ | 5550 | 1485 | 400 | 2,2 |
| 1ПЗ-3 АΙΙΙвТ | 5550 | 1485 | 400 | 2,2 |
| 1ПЗ-4 АΙΙΙвТ | 5550 | 1485 | 400 | 2,2 |
| 1ПЗ-5 АΙΙΙвТ | 5550 | 1485 | 400 | 2,2 |
| 1ПЗ-6 АΙΙΙвТ | 5550 | 1485 | 400 | 2,2 |
| 1ПЗ-7 АΙΙΙвТ | 5550 | 1485 | 400 | 2,2 |
| 1П4-1 АΙΙΙвТ/1П4-7 АΙΙΙвТ | 5050 | 1485 | 400 | 2,1 |
| 1П7-1 АΙΙΙТ | 5550 | 740 | 400 | 1,5 |
| 1П7-2 АΙΙΙТ | 5550 | 740 | 400 | 1,5 |
| 1П7-3 АΙΙΙТ | 5550 | 740 | 400 | 1,5 |
| 1П7-4 АΙΙΙТ | 5550 | 740 | 400 | 1,5 |
| 1П7-5 АΙΙΙТ | 5550 | 740 | 400 | 1,5 |
| 1П7-6 АΙΙΙТ | 5550 | 740 | 400 | 1,5 |
| 1П7-6 АΙΙΙТ | 5550 | 740 | 400 | 1,5 |
| 1П8-1 АΙΙΙТΙ1П8-6 АΙΙΙТ | 5050 | 740 | 400 | 1,37 |
| Серия 1.442.1-2 | ||||
| 2П1-1 АΙΙΙвТ | 5950 | 1485 | 400 | 2,4 |
| 2П1-2 АΙΙΙвТ | 5950 | 1485 | 400 | 2,4 |
| 2П1-3 АΙΙΙвТ | 5950 | 1485 | 400 | 2,4 |
| 2П1-4 АΙΙΙвТ | 5950 | 1485 | 400 | 2,4 |
| 2П1-5 АΙΙΙвТ | 5950 | 1485 | 400 | 2,4 |
| 2П1-6 АΙΙΙвТ | 5950 | 1485 | 400 | 2,4 |
| 2П1-1/6 АΙΙΙвТ-1 | 5950 | 1485 | 400 | 2,3 |
| 2П1-1/6 АΙΙΙвТ-2 | 5950 | 1485 | 400 | 2,3 |
| 2П1-1/6 АΙΙΙвТ-3 | 5950 | 1485 | 400 | 2,2 |
| 2П1-1 АΙΙΙвТ-4 | 5950 | 1485 | 400 | 2,5 |
| 2П1-1 АΙΙΙвТ-5 | 5950 | 1485 | 400 | 2,5 |
| 2П1-1 АΙΙΙвТ-6 | 5950 | 1485 | 400 | 2,5 |
| Серия 1.465.1-21.94;-17 | ||||
| 3ПГ6-1/6 АΙΙΙвТ | 5970 | 2980 | 300 | 2,68 |
| 3ПВ6-4,7,10 АΙΙΙвТ | 5970 | 2980 | 300 | 3,3 |
| 3ПЛ6; 3ПФ6 АΙΙΙвТ | 5970 | 2980 | 300 | 2,25 |
| ГОСТ 22701.6-79 | ||||
| ПГ-2 АΙΙΙвТ | 5970 | 2980 | 300 | 2,65 |
| ПГ-2 АΙΙΙвТ | 5970 | 2980 | 300 | 2,65 |
| ПГ-2 АΙΙΙвТ | 5970 | 2980 | 300 | 2,65 |
| ПГ-2 АΙΙΙвТ | 5970 | 2980 | 300 | 2,65 |
| ПГ-2 АΙΙΙвТ | 5970 | 2980 | 300 | 2,65 |
| ПВ4-1/6 АΙΙΙвТ | 5970 | 2980 | 300 | 3,30 |
| ПВ4-7/6 АΙΙΙвТ | 5970 | 2980 | 300 | 3,20 |
| ПВ4-10/6 АΙΙΙвТ | 5970 | 2980 | 300 | 3,60 |
| ПВ14,5-1/6 АΙΙΙвТ | 5970 | 2980 | 300 | 3,40 |
| ПЛ1/4 АΙΙΙТ | 5970 | 2980 | 300 | 1,75 |
|
Плиты перекрытия ребристые |
||||
| Наименование | Размеры, мм. | Масса, тонн | ||
| L | B | H | ||
| Серия 1.465-2 и 1.465.1-7/84 | ||||
| 2ПГ6-2 АΙΙΙвТ | 5970 | 1490 | 305 | 1,5 |
| 2ПГ6-3 АΙΙΙвТ | 5970 | 1490 | 305 | 1,5 |
| 2ПГ6-4 АΙΙΙвТ | 5970 | 1490 | 305 | 1,5 |
| 2ПГ6-5 АΙΙΙвТ | 5970 | 1490 | 305 | 1,5 |
| 2ПГ6-6 АΙΙΙвТ | 5970 | 1490 | 305 | 1,5 |
| 2ПГ6-1-6 АΙΙΙвТ-4 | 5970 | 1490 | 305 | 2 |
| 2ПГ6-1-6 АΙΙΙвТ-7 | 5970 | 1490 | 305 | 1,9 |
| 2ПГ6-1-6 АΙΙΙвТ-10 | 5970 | 1490 | 305 | 1,8 |
| 2ПЛ6-1/3АΙΙΙвТ | 5970 | 1490 | 305 | 1,25 |
| Серия ИИ24-2 не напряженные | ||||
| П5-7; П5-7-1,2 | 5950 | 1485 | 400 | 2,4 |
| П5-8; П5-8-1,2 | 5950 | 1485 | 400 | 2,4 |
| П5-9; П5-9-1,2 | 5950 | 1485 | 400 | 2,4 |
| П5-10; П5-10-1,2 | 5950 | 1485 | 400 | 2,4 |
Купить ребристые плиты или уточнить сроки изготовления и поставки железобетонных изделий Вы можете связавшись с нами по телефонам, указанным в разделе контакты.
