Вентблоки из железобетона предназначены для монтажа вентиляционных систем в общественных и жилых помещениях с высотой этажа 2.8, 3.0 и 3.3м. Вентиляционные блоки крепятся к плитам перекрытия и несущим стенам при помощи сварки.

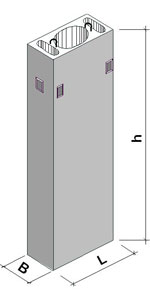

Вентиляционный блок ж/б

Железобетонные вентблоки
Наименование Размеры, мм. Масса, т.
L B H
БВ 1-1-30 880 420 2980 1,400
БВ 1-3 880 420 2980 1,400
БВ 2-1-30 880 420 2980 1,400
БВ 2-28 880 300 2780 1,200
БВ 2-30 880 300 2980 0,900
БВ 1-1-2780 880 420 2780 1,263
БВ 1-2-180 880 420 180 0,011
БВ 1-2-370 880 420 370 0,015
ВБ 1-1А 880 300 3280 1,115
ВБ 1-1У 880 300 3280 1,115
ВБ 28 910 300 2780 1,050
ВБ 28-1 910 300 2780 1,050
ВБ 28-2 910 300 2780 1,050
ВБ 30 910 300 2980 1,025
ВБ 30-1 910 300 2980 1,025
ВБ 30-2 910 300 2980 1,025
ВБ 33 910 300 3280 1,080
ВБ 33-1 910 300 3280 1,080
ВБ 33-2 910 300 3280 1,080
ВБ 3-28-0 910 300 2780 0,875
ВБ 3-28-1 910 300 2780 0,875
ВБ 3-28-2 910 300 2780 0,875
ВБ 3-30-0 910 300 2980 0,950
ВБ 3-30-1 910 300 2980 0,950
ВБ 3-30-2 910 300 2980 0,950
ВБ 3-33-0 910 300 3280 1,025
ВБ 3-33-1 910 300 3280 1,025
ВБ 3-33-2 910 300 3280 1,025
ВБ 4-28-0 910 400 2780 0,900
ВБ 4-28-1 910 400 2780 0,900
ВБ 4-28-2 910 400 2780 0,900
ВБ 4-30-0 910 400 2980 1,075
ВБ 4-30-1 910 400 2980 1,075
ВБ 4-30-2 910 400 2980 1,075
ВБ 4-33-0 910 400 3280 1,020
ВБ 4-33-1 910 400 3280 1,020
ВБ 4-33-2 910 400 3280 1,020
ВБВ 28 910 300 2780 1,050
ВБВ 28-1 910 300 2780 1,050
ВБВ 28-2 910 300 2780 1,050
ВБВ 30 910 300 2980 1,025
ВБВ 30-1 910 300 2980 1,025
ВБВ 30-2 910 300 2980 1,025
ВБВ 33 910 300 3280 1,080
ВБВ 33-1 910 300 3280 1,080
ВБВ 33-2 910 300 3280 1,080
ВБС-28 630 300 2780 0,625
ВБС-28-1 630 300 2780 0,625
ВБС-28-2 630 300 2780 0,625
ВБС-30 630 300 2980 0,650
ВБС-30-1 630 300 2980 0,650
ВБС-30-2 630 300 2980 0,650
ВБС-33 630 300 3280 0,750
ВБС-33-1 630 300 3280 0,750
ВБС-33-2 630 300 3280 0,750



Лотки железобетонные предназначены для крепления русел осушительных систем, строящихся во всех климатических зонах. Лотки теплотрасс применяются в промышленном и гражданском строительстве для строительства коммуникационных каналов, для прокладки трубопроводов различного назначения, электрокабелей, электрошин. Конструкции каналов из лотков могут применяться в обычных грунтовых условиях и при строительстве в особых условиях: на просадочных грунтах, при наличии высокого уровня грунтовых вод, при работе с сейсмичностью до 9 баллов включительно. Плиты перекрытия лотков предназначены для перекрытия каналов под трубопроводы различного назначения. Для водоотводных сооружений на автомобильных дорогах используется лоток телескопический.

Водоотводные лотки подходят для устройства дренажа фундамента загородных участков, АЗС, водоотвода в местах с интенсивным автомобильным движением. Класс нагрузки С250 (15 тонн на ось). Нередко применяются при мощении дорожек из тротуарной плитки. Они нужны для отвода талой или дождевой воды с поверхности дорожек в канализацию. Водоотводные лотки существенно повышают долговечность дорожки из тротуарной плитки, так как защищают её от влаги.



Железобетонные лотки



Лотки из железобетона
Наименование Размеры, мм. Марка бетона Объем бетона, м3 Масса, тонн Кол-во в машине (20т), шт
a b c
Плиты перекрытия
П 6-15 2990 800 100 200 0,24 0,600 33
П 8-8 2990 1160 100 200 0,35 0,870 23
П 11-8 2990 1480 120 200 0,44 1 100 18
Лотки инженерных сетей
Л1-8 6000 420 360 200 0,34 0,85
Л2-8 6000 570 360 200 0,38 0,95
Л3-8 6000 780 380 200 0,6 1,5
Л4-8 6000 780 530 200 0,72 1,8
Л5-8 6000 780 680 200 0,8 1,1
Л6-8 6000 1160 900 200 0,9 2,25
Л11-8 6000 1480 700 200 1,44 3,6
Л12-8 6000 1480 1010 200 1,92 4,8
Л13-8 6000 1480 1320 200 2,52 6,3
Л14-8 6000 1840 570 200 1,86 4,65
Л15-8 6000 1840 720 200 1,98 4,95
Л17-8 6000 1840 1330 200 3 7,5
Л18-8 6000 1840 1630 200 3,72 9,3
Л23-8 6000 2460 740 200 2,84 7,1
Л1-8/2 2980 420 360 200   0,44
Л2-8/2 2980 570 360 200   0,48
Л3-8/2 2980 780 380 200   0,75
Л4-8/2 2980 780 530 200   0,9
Л5-8/2 2980 780 680 200   1,1
Л6-8/2 2980 1160 530 200   1,13
Л7-8/2 2980 1160 680 200   1,33
Л11-8/2 2980 1480 700 200   1,8
Л12-8/2 2980 1480 1010 200   2,4
Л13-8/2 2980 1480 1320 200   3,15
Л14-8/2 2980 1840 570 200   2,33
Л15-8/2 2980 1840 720 200   2,5
Л17-8/2 2980 1840 1330 200   3,75
Л18-8/2 2980 1840 1630 200   4,5
Л23-8/2 2980 2460 740 200   3,55
Л3-15 2980 780 380 200 0,30 0,750 27
Л4-15 2980 780 530 200 0,36 0,900 22



Шахта лифта это пространство, в котором перемещаются кабина, противовес и (или) уравновешивающие устройства кабины. Конструкции шахт лифтов разделяют в зависимости от назначения и расположения по высоте.

Шахты лифта
Наименование Размеры, мм. Марка бетона Объем бетона, м3 Масса, тонн Кол-во в машине (20т), шт
a b c
ШЛ 1-4 1780 1930 2780     4,45
ШЛС 28-50 2920 1930 2780     5,85
ШЛС 30-40 1780 1930 2980     4,7
ШЛС 30-63 2920 1930 2980     6,2
ШЛ 32-28 1980 1840 2750     4,48
ШЛ 32-12 1980 1840 1200     2,08
ШЛ 32-09 1980 1840 900     1,51



Цены и вопросы по доставке железобетонных изделий для инженерных сетей (ж/б шахты лифта, лотки, вентиляционные блоки ж/б) уточняйте у наших менеджеров!
